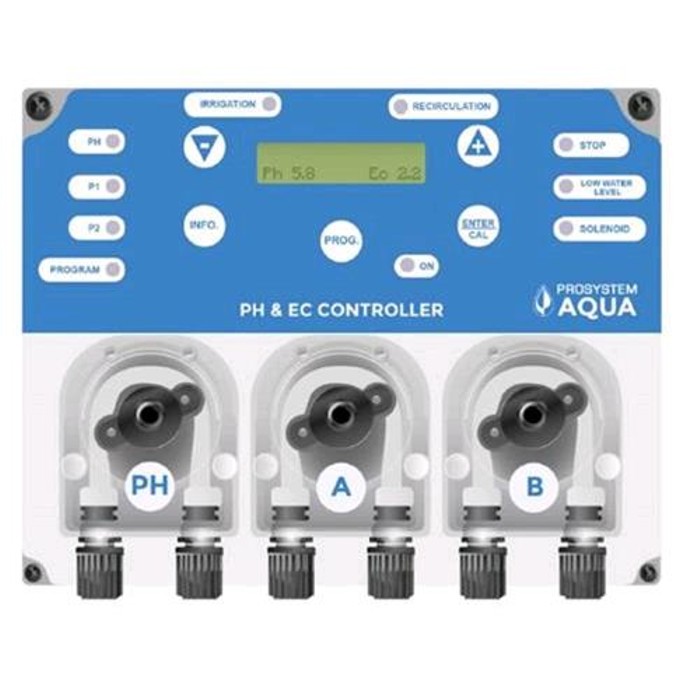

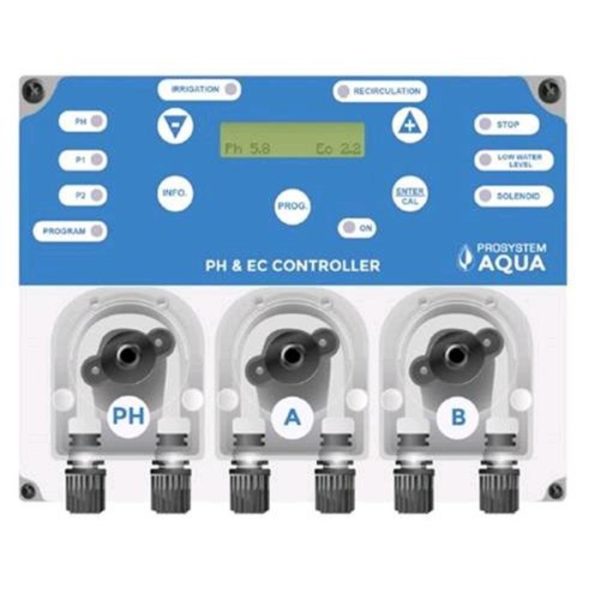

La centralina automatizzata per il controllo e il mantenimento di EC e pH è un sistema semplice da usare che permette di tenere continuamente misurati e regolati automaticamente i valori di pH ed EC della soluzione nutritiva.
E’ stato progettato per essere il più semplice e funzionale controller di nutrienti e pH sul mercato. Può essere utilizzato con qualsiasi sistema automatizzato di irrigazione o comunque in qualsiasi sistema sia necessario monitorare e regolare EC e pH dell’acqua.
Il controller dosa automaticamente e con molta precisione i fertilizzanti nell’acqua, regolandone allo stesso tempo anche l’acidità e il tutto secondo i paramentri impostati dell’utente al momento della programmazione
La quantità di fertilizzante che la pompa deve pescare e da ogni bottiglia (buffer pH, A e B) è regolabile in modo indipendente.
Il controller attiva anche automaticamente la pompa per l’irrigazione, una volta che i valori di pH ed EC desiderati sono stati raggiunti.
Il sistema è completo di tutto e pronto per l’utilizzo: sonda pH, sonda EC, portasonde pH, tubi e raccordi, iniettori oltre a staffa e viti per il fissaggio alla parete.

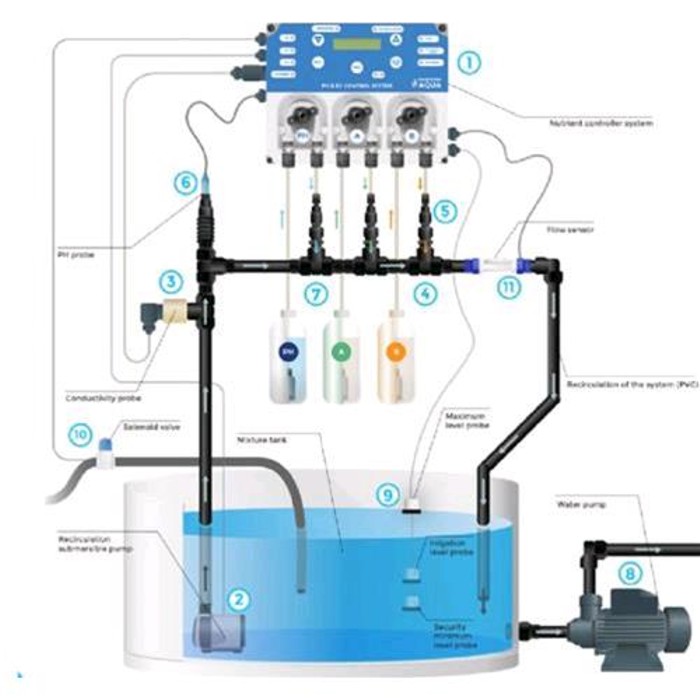

1 – Accensione del controller
Una volta installato il controller y connesso alla corrente, procedere con la programmazione delle pompe dei fertilizzanti, programmando il set point del pH e selezionando la modalità pH up o pH down.
Verificare che la sonda di pH ed EC siano calibrate.
Programmare anche l’orario di accensione e di spegnimento.
2 – Ricircolo
La pompa di ricircolo del serbatoio viene attivata dal controller all’ora programmata.
3 – Misura della conduttività
La sonda EC misura la conduttività della soluzione e il display della pompa ne mostra il valore.
4 – Dosaggio dei fertilizzanti
Le pompe per la regolazione della conducibilità elettrica aspirano dalle bottiglie i i fertilizzanti attraverso il filtro di aspirazione.
5 – Rilascio dei fertilizzanti
Le pompe dosano i fertilizzanti attraverso le valvole di iniezione e questi vengono rilasciati nel collettore dei ricircolo dell’acqua.
6 – Misura del pH
La sonda pH misura continuamente il livello di acidità o alcalinità della soluzione nutritiva che viene mostrato dal display della pompa.
7 – Dosaggio della soluzione tampone
La pompa regolatrice del pH aspira dalla bottiglia la soluzione tampone (pH up o pH down) e ne dosa il rilascio attraverso l’iniettore fino a raggiungere il set point programmato.
8 – Attivazione della pompa di ricircolo
La pompa di ricircolo viene attivata automaticamente dal controller solo quando i valori di pH o EC sono perfettamente regolati e stabili.
9 – Sonde di livello (opzionale)
10 – Elettrovalvola di riempimento (opzionale)
11 – Sensore di flusso
